Проект шкафа — это несколько решений, которые принимают по порядку. Сначала ширина, высота и глубина под ваше место. Потом отсеки: делим так, чтобы ни одна дверца не вышла шире 600 мм. Дальше полки, низ и верх, материал, а напоследок проверка, что любая деталь выйдет из целой плиты.
Мне понадобился шкаф под свою стену, а мебельные программы просили их скачать, зарегистрироваться и оставить телефон. Тогда я написал собственную — Мебель Клик (M-Click), — и все правила из этой записи зашиты в неё. Они пригодятся и тем, кто чертит на бумаге.
Габариты и материал
Все три числа относятся к корпусу — коробу из боковин, крышки, дна и задней стенки. Створки навешиваются спереди, поэтому вместе с ними глубина вырастет на их толщину.
Основа — ЛДСП, древесностружечная плита с декоративным покрытием. В программе её толщина — от 8 до 26 мм, по умолчанию 16, а кромки, узкой ленты на срезах, — от 0,4 до 2 мм. Сзади ставят ДВПО — тонкий лист из древесных волокон в 3 мм — или ту же ЛДСП.
Ширину делят перегородками на секции — вертикальные отсеки. Их может быть до пятнадцати, а внутри каждой — не меньше 100 мм. Внизу у нового проекта — цоколь: корпус стоит на планке, приподнятый над полом.
Мебель Клик проверяет правила за вас
Всё это считает Мебель Клик, мой конструктор. Он бесплатный, открывается в браузере и обходится без регистрации. Габариты вводятся на стартовом экране, а потом видны модель в 3D и таблица деталей.
Шкаф там только прямой и распашной; штанги, петли, крепёж, карта раскроя и схема сборки — не его работа. Подробности — на сайте Мебель Клик и странице проекта.
Створки и зазоры
Одна створка — не шире 600 мм. Если секция больше, их там две, а третью уже не ставят.
Возьмём корпус в 1200 мм. Единственной дверце досталось бы 1196 — её подсветят и предложат «Сделать 2 створки»: получится пара по 597. Перегородка посередине даёт тот же итог, по двери на отсек.
Каждая чуть уже и ниже проёма: сверху и снизу по 2 мм, от наружного края тоже 2. Внутри пары — 1 мм, у соседей через перегородку — снова 2. Так они открываются свободно.
Полки, цоколь и крышка
Расстояние между полками — от 100 мм. Их расставляют поровну или задают руками; если ручные числа не укладываются в высоту, их ужмут и скажут, сколько пришлось убрать.
Цоколь можно сделать от 50 мм до 30 % высоты: при 2000 мм — до 600. У низкого корпуса верхняя граница главнее, при 150 мм выйдет лишь 45.
Дно может быть накладным — тогда боковины стоят на нём, — на цоколе или вкладным: оно лежит между ними на полу. Крышка — накладная, вкладная или с козырьком, который выступает вперёд над створками.
Проверка по листу
Детали пилят из листов, и в конструкторе их два формата — 2750 × 1830 и 2800 × 2070 мм, — плюс поле для своего, если в цехе другой. Каждая должна поместиться целиком, повернуть её можно.

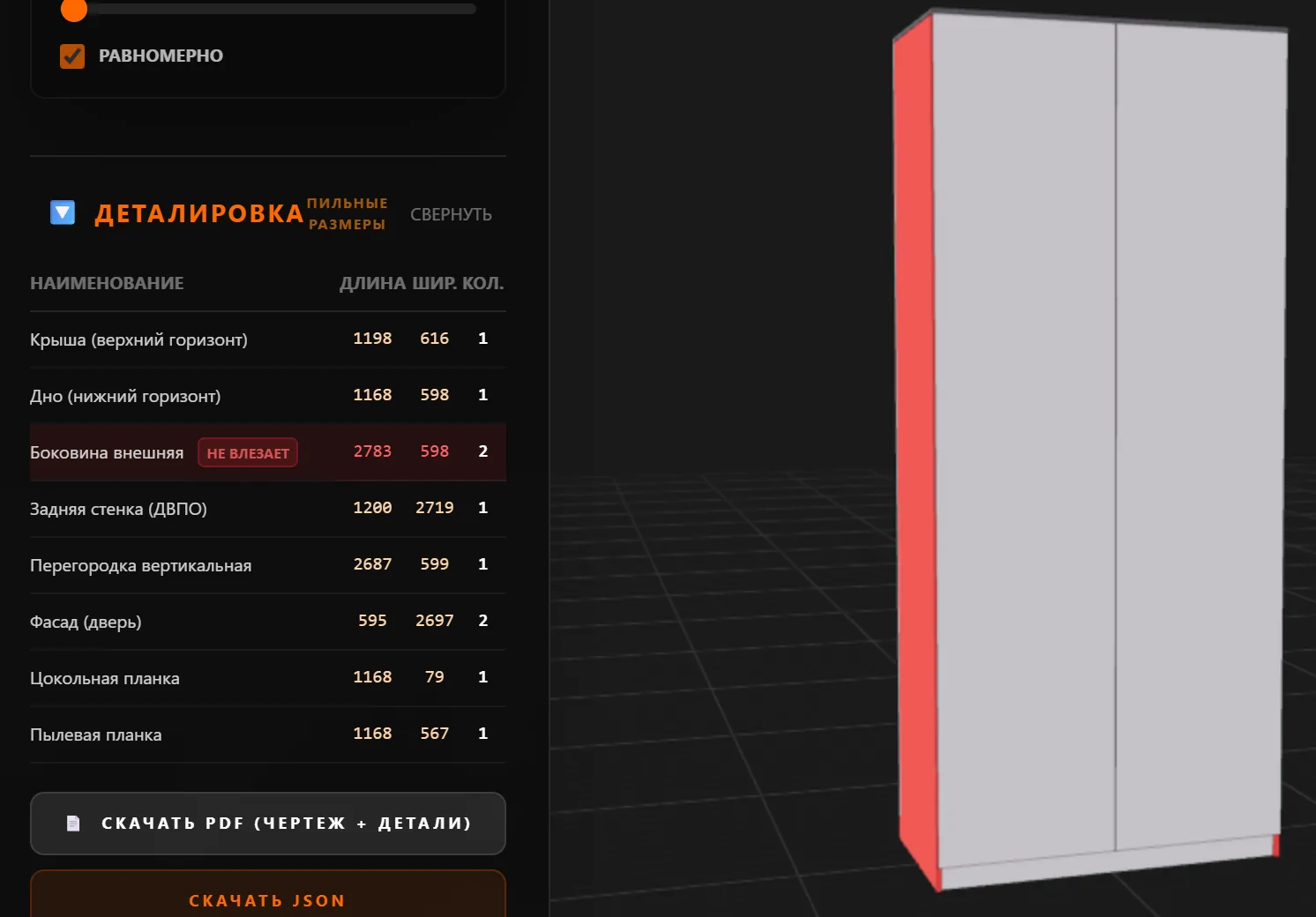

Высокий шкаф упирается в их длину: если он под потолок, в 2800 мм, боковина выходит 2783 мм и в формат 2750 не входит. Её покрасят в 3D, а в таблице напишут «НЕ ВЛЕЗАЕТ». На 2800 × 2070 она проходит.
Тогда либо корпус делают ниже, либо берут лист длиннее, если такой есть у вашего цеха.
Кому это не подходит
Если нужен шкаф-купе, угловой, встроенный между стенами без своих боковин или с ящиками, этот путь не для вас: конструктор таких не строит. И если не хочется самому мерить и отвечать за каждый миллиметр, спокойнее заказать мебель у мастера: ошибка в замере здесь ваша.
Что сделать сначала
Измерьте место и впишите три числа в конструктор. Разбейте ширину так, чтобы створки не вышли шире 600 мм, расставьте полки и откройте таблицу деталей. Нет красных строк — проект можно нести в цех.
Как конструктор считает детали
Для любопытных — что происходит, когда таблица пересчитывается.
Пильный размер — тот, по которому деталь режут. Он меньше готового на толщину кромки с тех сторон, где она клеится. Створка 597 × 1899 мм с кромкой 1 мм по периметру идёт в распил как 595 × 1897.
Кромка у каждой детали своя:
- створка (в таблице — «Фасад») — по всему периметру;
- полка и перегородка — только спереди;
- боковина — спереди, сзади и снизу;
- крышка и дно — спереди и сзади, накладная крышка ещё и по торцам;
- задняя стенка из ДВПО — без кромки, из ЛДСП — вокруг.
Одинаковые детали складываются в одну строку с количеством. Проверка листа идёт по пильному размеру и в обоих положениях детали. Не поместилась ни в одном — строка краснеет, а в PDF появляется пометка о превышении габарита. Как устроен сам расчёт, рассказано на странице «Как устроен».
